Antény Morgain pro 40/80 a 80/160m pásma

Autor : Franta OK2FJ   (Highlander Brno)




Většina krátkovlnných dipólů na více pásem je vybaveno trapy, které však jsou pro amatéra, který není vybaven anténním analyzátorem, či GDO, většinou tvrdým oříškem. Zajímavé jsou dvoupásmové antény Morgain, které trapy nemají.

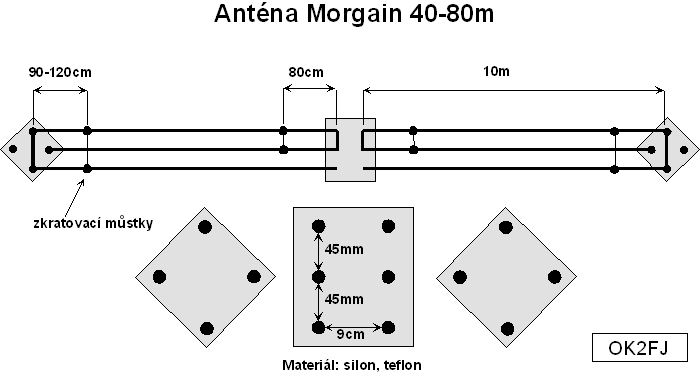

Jde o otevřený dipól, stočený do "C", kdy pro kratší pásmo se uplatní délka dipólu, pro delší pásmo délka celého drátu. Konstrukce je jednoduchá, jako nosný materiál je použit teflon, silon, bakelit, pertinax, či podobné materiály. Já osobně používám oblíbený materiál získaný zakoupením moderních prkýnek na krájení masa, jejichž materiál připomíná teflon, a vcelku dobře se opracovává. Jako vodič je použita licna o průřezu 2.5mm2, nebo originální anténní lanko. Na obrázcích jsou rozměry pro dvě tyto antény, a to pro 40/80m pásma a pro 80/160 pásma. Konečné naladění do přesné rezonance se provádí změnou polohy zkratovacích můstků. Po naladění je připájíme natrvalo. Pro připojení koaxiálního napaječe by měl být použit balun 1:1.
