Nouzový portejblový WHIP vertikál 80 - 6m

Nyní Vám přiblížím velice zajímavou anténu, která je vhodná jako nouzová portejblová anténa na KV na běžné výlety, kdy nechceme, či nemůžeme s sebou tahat celé anténní vybavení. Přepravní délka antény je něco málo přes půl metru, a jedná se o WHIP systém od PA0FBK. Osvědčila se jako výletní anténa například k FT-817, připojená přes PL koleno přímo na TRX, či postavená například na fotografickém stativu. Její výroba není vůbec nákladná, nicméně pečlivost se rozhodně vyplatí.

Tuto anténu můžete též pořídit hotovou, tovární výroby od firmy MFJ, pod označením MFJ-1899T. Je to v podstatě velmi levná a jednoduchá alternativa k drahé anténě Atas120, ovšem s ručním ovládáním.

Pásmo	Propojení	Přibližné vysunutí teleskopu
80m	bez	122cm
40m	1-2 (80-40)	122cm
30m	1-2 (80-40)	46cm
20m	1-3 (80-20)	122cm
17m	1-3 (80-20)	76cm
15m	1-4 (80-15)	122cm
12m	1-4 (80-15)	94cm
10m	1-5 (80-10)	122cm
6m	1-6 (80-6)	102cm

Základním prvkem je zářič tvořený teleskopickopu anténou z TVP Merkur (1.5m), případně teleskop 1310mm z Tipy ( Ant.č.56>), na kterou navazují prodlužovací cívky pro jednotlivá pásma. Nosným prvkem je laminátová trubka z rybářského prutu (nikoliv karbonová !), s průměrem 16mm nahoře a 18mm dole. Na této trubce jsou navinuty všechny cívky podle rozměrů na obrázku (všechny míry v mm). Mezi cívkami jsou do trubky zalepené panelové zdířky pro banánky 2mm průměru. Podle požadovaného pásma se krátkým kablíkem s banánky zkratují jednotlivé cívky. Tyto se propojují podle tabulky. Zářič, zdířky a cívky jsou propojené do série, v řadě za sebou. Cívky jsou vinuté drátem průměru 0.75mm

Po zhotovení je možné potáhnout celou anténu teplem smršťovací bužírkou. Anténa se po přepojení na příslušné pásmo ladí změnou délky teleskopu. Pro TX je vhodné od kostry PL konektoru vyvést jednu drátovou radiálu o délce Λ1/4x0.8 příslušného pásma. Radiálu vedeme volně po zemi. Při použití jen na RX není radiála nutná.

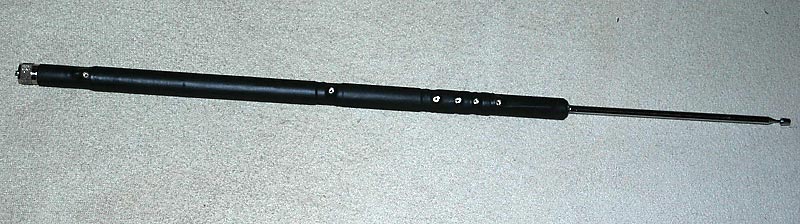

Foto z konstrukce antény

Test antény

Anténa byla otestována anténním analyzátorem s výbornými výsledky. Nejhorší se jevilo pásmo 21MHz, kde SWR dosahoval hodnoty až 1.8, jinak s anténou lze dosáhnout výborných hodnot. Zhotovil jsem dvě tyto antény, jednu na laminátové trubce prům 18mm, druhou na trubce prům. 20mm. U obou nebyl problém se zprovozněním, u silnější antény je nutné teleskop více zasunout. Zatím lze říci, že tato anténa se jeví jako více než dobrá náhražka velkých antén pro výlety, kdy s sebou nemůžeme táhnout dlouhé antény, a kdy nám nejde o nějaké DXy, ale o pobavení se v našem radioamatérském hobby během výletů.
